RTO蓄熱式焚燒爐有機廢氣處理設備：
RTO技術簡介
RTO技術是將工業有機廢氣進行燃燒凈化處理，并利用蓄熱體對待處理廢氣進行換熱升溫、對凈化后排氣進行換熱降溫的技術。RTO裝置通常由換向設備、蓄熱室、燃燒室和控制系統等組成。蓄熱室中填充具有高熱容量的陶瓷蓄熱體，采用直接換熱的方法將凈化后排氣中的熱量蓄積在蓄熱體中，高溫蓄熱體直接加熱待處理廢氣，換熱效率可達到90%以上，遠高于間接換熱器50~70%的換熱效率。澳蘭仕環保就根據RTO蓄熱式焚燒爐原理圖及工藝流程圖介紹幾點為大家詳細介紹一下RTO蓄熱式焚燒爐廢氣處理設備：
RTO蓄熱式焚燒爐工作原理
RTO蓄熱式焚燒爐有機廢氣處理設備的工作原理是在高溫下（800℃左右）將有機廢氣氧化生成CO2和H2O，從而凈化廢氣，并回收分解。澳蘭仕環保RTO有機廢氣處理設備工藝示意圖：
有機廢氣通過引風機輸入蓄熱室1進行升溫，吸收蓄熱體中存儲的熱量，隨后進入焚燒室進一步燃燒，升溫至設定的溫度，在這個過程中有機成分被徹底分解為CO2和H2O。由于廢氣在蓄熱室1內吸收了上一循環回收的熱量，從而減少了燃料消耗。處理過后的高溫廢氣進入蓄熱室2進行熱交換，熱量被蓄熱體吸收，隨后排放。而蓄熱室2存儲的熱量將可用于下個循環對新輸入的廢氣進行加熱。該過程完成之后系統自動切換進氣和出氣閥門改變廢氣流向，使有機廢氣經由蓄熱室2進入，焚燒處理后由蓄熱室1熱交換后排放，如此交替切換持續運行。以上就是rto廢氣處理設備的工作原理。
RTO蓄熱式焚燒爐產品優勢：
①可實現全自動化控制，操作簡單，運行穩定，安全可靠性高。
②VOC的分解效率99%以上；
③采用多項先進技術，使設備簡化，易于維修，并降低了運行成本。
④廢氣在爐內停留時間長，,爐內無死區；
⑤不產生NOX等二次污染。
⑥操作費用低，超低燃料費。有機廢氣濃度在500PPM以上時，RTO有機廢氣處理設備基本不需添加輔助燃料。
熱氧化法可分為三種: 熱力燃燒式、間壁式和蓄熱式。它們的主要區別在于熱量回收方式的不同。三種方法都可以和催化法結合起來以降低反應溫度。
a. 熱力燃燒式熱氧化器。熱力燃燒式熱氧化器一般指的是氣體焚燒爐。它由助燃劑、混合區和燃燒室組成。助燃劑 (天然氣、 石油等) 作為輔助燃料，燃燒產生的熱在混合區對 VOC 廢氣進行預熱，燃燒室為預熱后的廢氣提供足夠大的空間和足夠長的時間以完成最終的氧化反應。
在供氧充足的前提條件下， 氧化反應的程度(影響最終的VOC 去處率)取決于“三T條件” : 反應溫度(Temperature)、駐留時間(Time)、湍流混合情況(Turbulence)。這 “三T條件”是互相聯系的，在一定范圍內改善一個條件可使另外兩個條件降低。熱力燃燒式熱氧化器的一個最大缺點是輔助燃料價格太高, 致使裝置的操作費用很高。
b. 間壁式熱氧化器。間壁式熱氧化是指在熱氧化裝置中加入間壁式熱交換器，熱交換器把從燃燒室排出的高溫氣體所帶的熱量傳遞給氧化裝置進口處的低溫氣體，預熱后發生氧化反應。
由于目前的間壁式熱交換器最高可獲得85%的熱回收率，所以極大地降低了輔助燃料的消耗。
間壁式熱交換器通常設計成管式、殼式或板式。由于通常的熱氧化溫度要保持在 800℃—1000℃，所以間壁式熱交換器必須由耐熱、耐腐蝕的不銹鋼或合金材料制成。這就使得間壁式熱交換器的造價很高，這是間壁式熱氧化器的一個缺點。同時材料的熱應力也不易消除，這是間壁式熱氧化器的另一個缺點。
c. 蓄熱式熱氧化器。蓄熱式熱氧化器(Regenerative Thermal Oxidizer ，以下簡稱RTO)是在熱氧化裝置中加入蓄熱式熱交換器，預熱VOC廢氣，再進行氧化反應。
隨著蓄熱材料的發展，目前蓄熱式熱交換器的熱回收率已能達到95%以上，而且占用空間越來越小。這樣輔助燃料的消耗很少(甚至不用輔助燃料，且當 VOC 的濃度達到一定值以上時，還可從 RTO 輸出熱量)。同時，由于目前的蓄熱材料都選用陶瓷填料，所以可處理腐蝕性或含有顆粒物的VOC廢氣。
RTO有機廢氣處理設備又可分為閥門切換式和旋轉式。

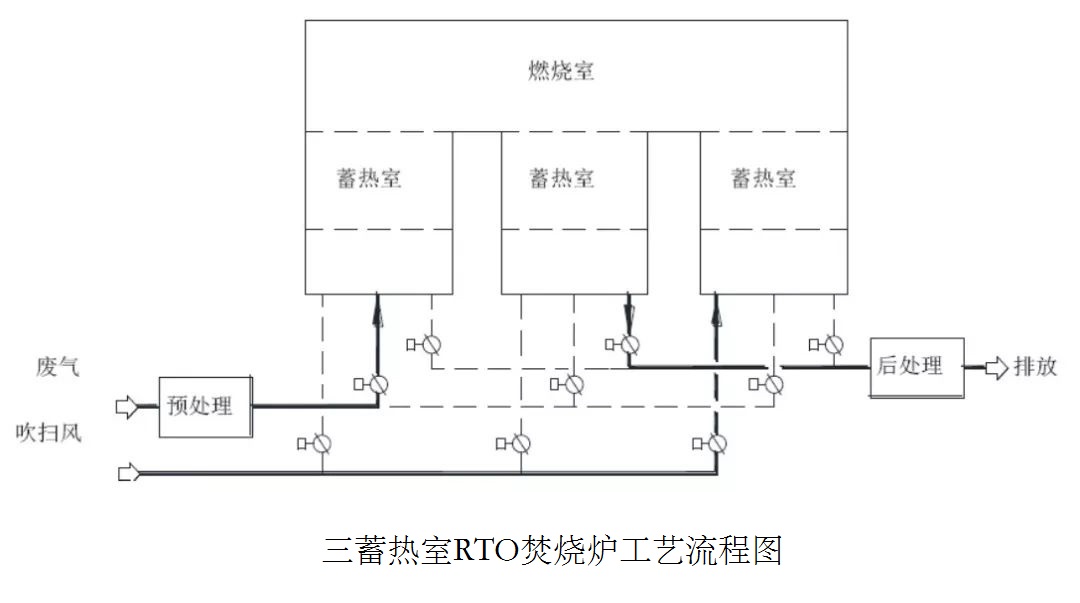

閥門切換式RTO是最常見的一種RTO有機廢氣處理設備。其由兩個或多個陶瓷填充床，通過閥門的切換，改變氣流的方向，從而達到預熱VOC廢氣的目的。

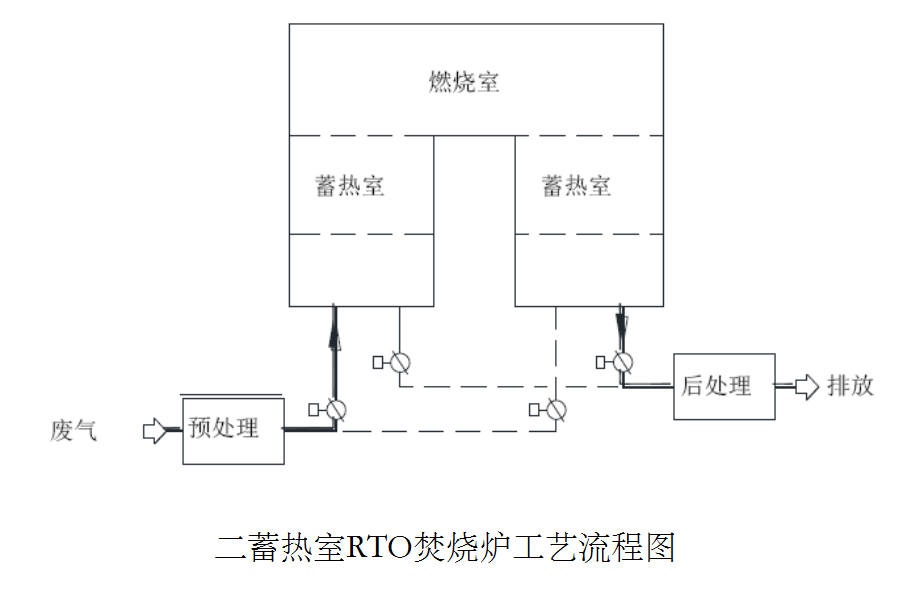

圖 1 是典型的兩床式RTO示意圖及工作原理。
兩床式RTO主體結構由燃燒室、兩個陶瓷填料蓄熱床和兩個切換閥組成。其有機廢氣處理過程是當VOC廢氣由引風機送入蓄熱床1后，該床放熱，VOC廢氣被加熱，在燃燒室氧化燃燒，氣體通過蓄熱床2，該床吸熱，燃燒后的潔凈氣被冷卻，通過切換閥后排放。在達到規定的切換時間后切換，VOC廢氣從蓄熱床2進入，蓄熱床2放熱，VOC廢氣被氧化燃燒，氣體通過蓄熱床1吸熱，燃燒后的潔凈氣被冷卻，通過切換閥后排放。如此周期性切換，就可連續處理VOC廢氣。

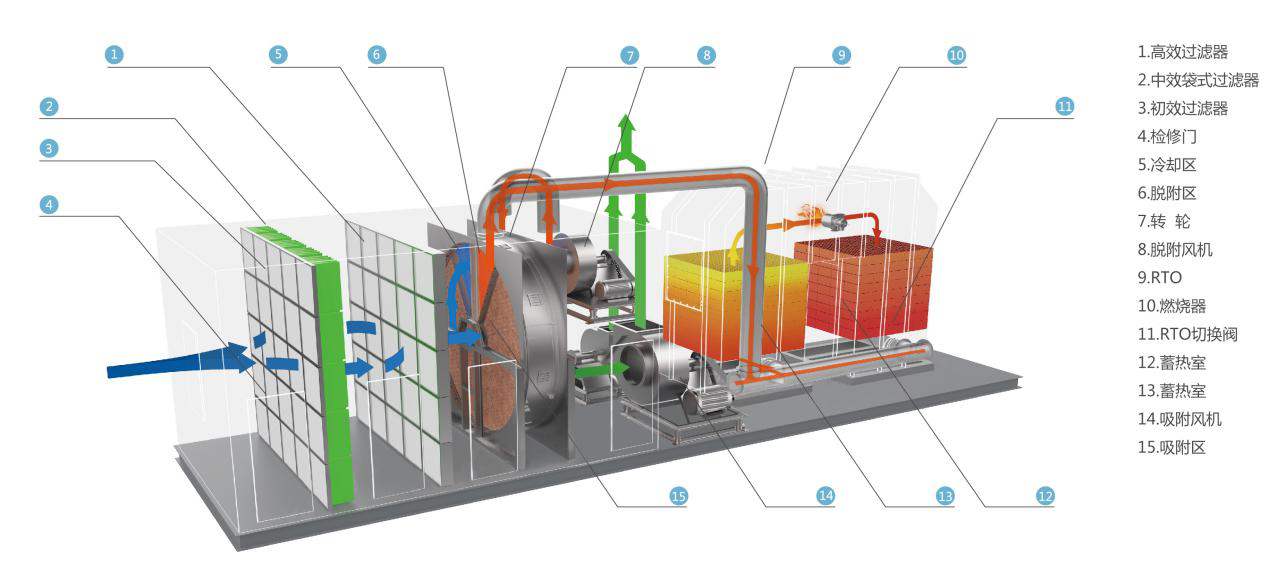

近年來，國外又研制開發出旋轉式RTO有機廢氣處理設備。該設備由一個燃燒室、一個圓柱形分成幾瓣獨立區域的陶瓷蓄熱床和一個旋轉式轉向器組成。通過旋轉式轉向器的旋轉，就可改變陶瓷蓄熱床不同區域的氣流方向，從而連續地預熱VOC廢氣，在燃燒室氧化燃燒后就可去除VOC。
相對于閥門切換式RTO，旋轉式RTO由于只有一個活動部件(旋轉式轉向器)，所以運行更可靠，維護費用更低，但缺點是旋轉式轉向器不易密封，泄露量大，影響VOC的凈化率。
RTO有機廢氣處理設備的特點：
1）產品設計考慮客戶的生產工藝，重視前端控制和末端治理的結合；
2）凈化效率高，旋轉RTO可達到99%以上；
3）對余熱進行綜合利用，產生經濟效益；
4）優化設計的結構、通風系統，確保最好的處理效果和使用體驗；
5）充分考慮系統的安全與防護，為客戶提供安全可靠的后抽離設備與技術。
RTO蓄熱式廢氣焚燒爐的技術應用范圍：
RTO廢氣處理設備適用于高濃度有機廢氣、涂裝廢氣、惡臭廢氣等廢氣凈化處理；適用于廢氣成分經常發生變化或廢氣中含有使催化劑中毒或活性衰退的成分（如水銀，錫，鋅等的金屬蒸汽和磷、磷化物，砷等，容易使催化劑失去活性；含鹵素和大量的水蒸氣的情形），含有鹵素碳?xì)浠衔锛捌渌吒g性的有機氣體。含苯系物、酚類、醛類、酮類、醚類、酯類等有機成分的石油、化工、塑料、橡膠、制藥、印刷、農藥、制鞋、電力電纜生產行業等。有機廢氣濃度在100PPM—20000PPM之間。

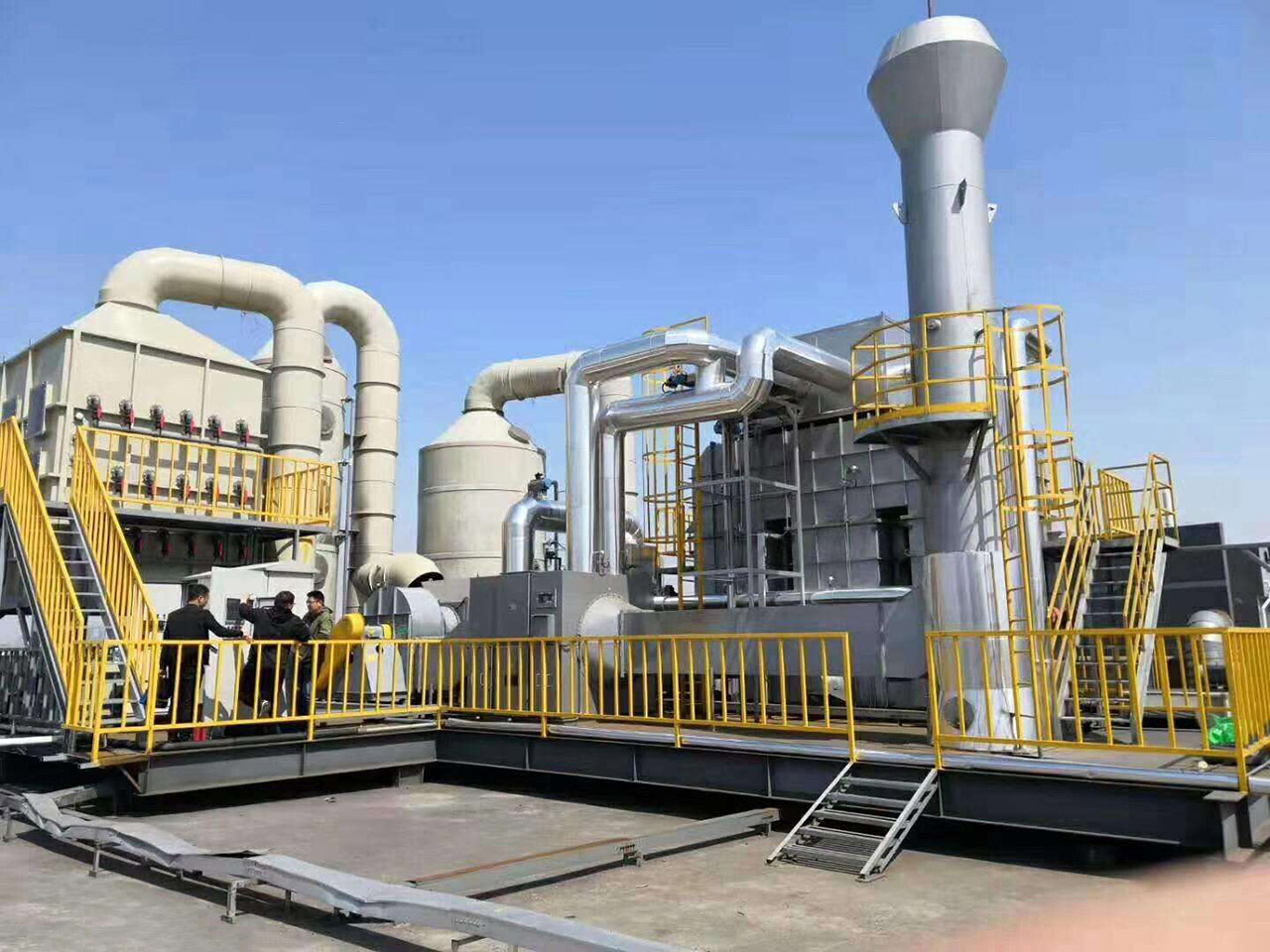

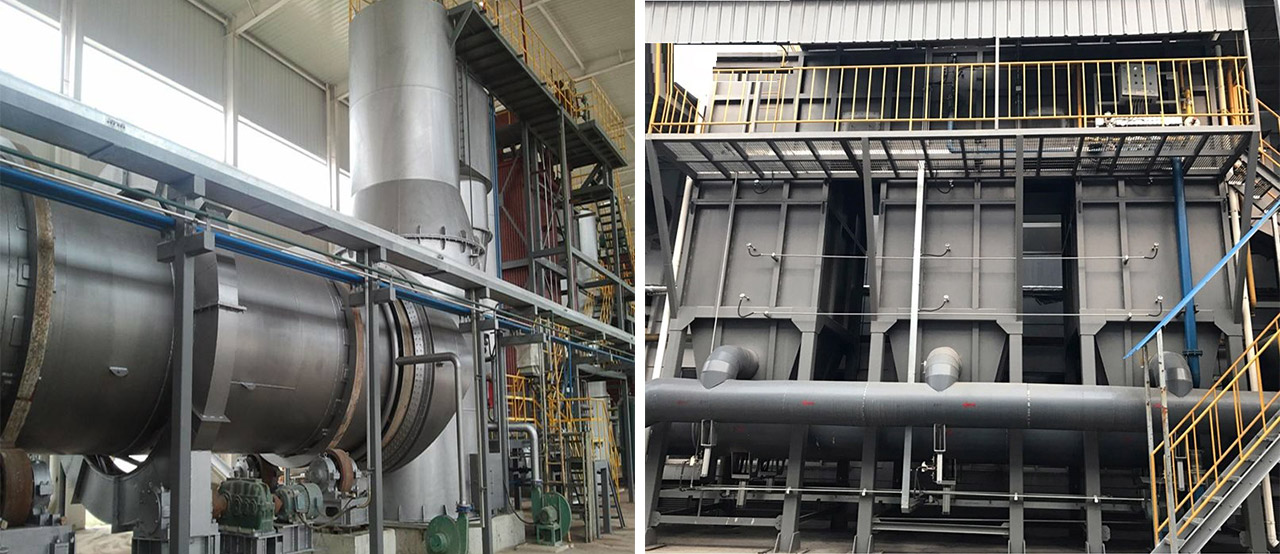

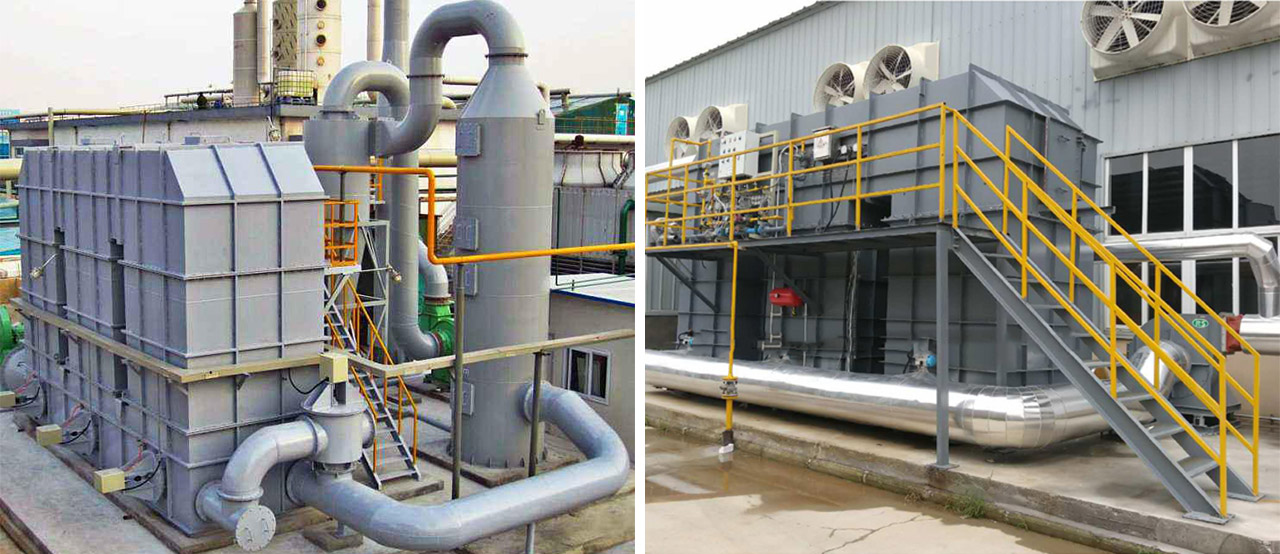

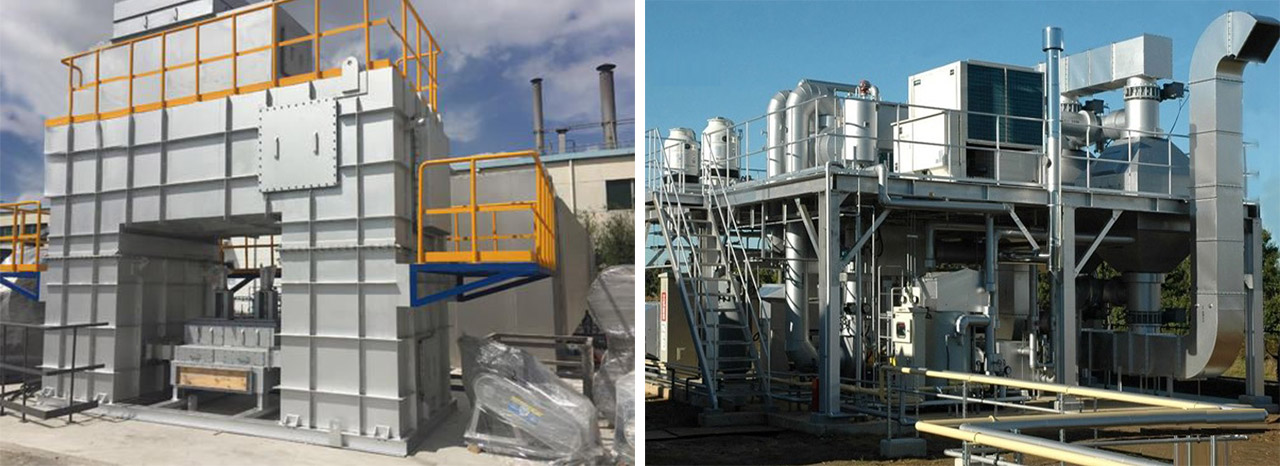

RTO蓄熱式廢氣焚燒爐工藝案例：
